Reflektometr (OTDR) pro optické sítě

Univerzální měřicí nástroj za cenu, která nemá konkurenci.

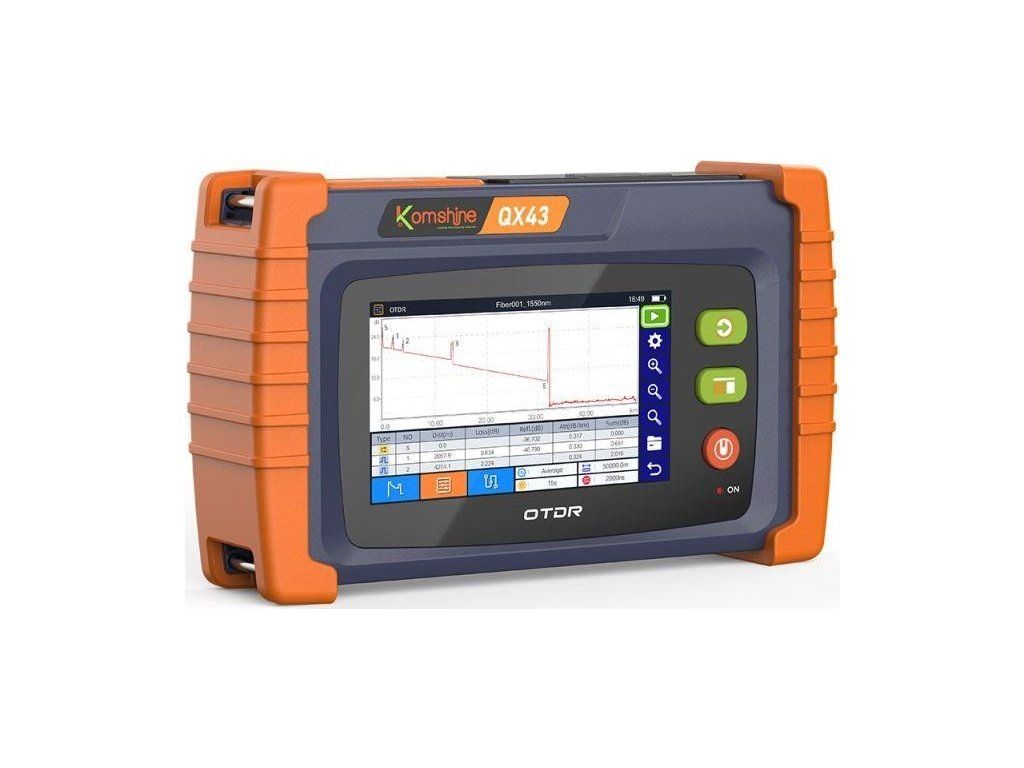

KOMSHINE QX43 je kompaktní a cenově dostupný OTDR, který v sobě kombinuje hned čtyři funkce:

OTDR – měření parametrů optické trasy (26/24 dB, 1310/1550 nm)

VFL – vizuální lokátor poruch

OPM – optický výkonový měřič

SLS – stabilní zdroj světla

Díky těmto funkcím máte vždy kompletní vybavení po ruce – ideální řešení pro každého technika do auta.

Hlavní výhody:

Vše v jednom – OTDR, VFL, OPM a SLS v jediném zařízení

Praktické použití – perfektní nástroj pro instalace i servisní zásahy

Referenční měření – při zprovoznění získáte kompletní parametry trasy, které snadno porovnáte při pozdějších kontrolách

Kompaktní a lehký – snadno se vejde do kufru servisního vozu

Bezkonkurenční cena – plnohodnotný OTDR dostupný pro každého

OTDR

Vlnová délka (nm) 1310/1550

Dynamický rozsah (dB) 26/24

Mrtvá zóna události (m) ? 1.5

Mrtvá zóna útlumu (m) ? 5

Počet optických rozhraní 1x SC/UPC

Použitelné optické vlákno SM

Rozsah (Km) 0.5, 1, 2, 5, 10, 20, 35, 50, 75, 100, 150

Přesnost vzdálenosti (m) ± (1 metr + měřená vzdálenost × 2 × 10-5 + rozlišení sběrného bodu)

Šířka pulzu (ns) ? 15000

Počet vzorkovacích bodů 5, 10, 20, 50, 100, 200, 500, 1000, 2000, 10000, 20000

Rozlišení vzorkování (m) 0.04

Přesnost ztráty (útlumu) ± 0.03 dB/dB

Přesnost odrazu ± 2 dB

OPM

Rozsah měřených vlnových délek 800~1650nm

Vlnová délka (nm) 850, 1300, 1310, 1490, 1550, 1625, 1650

Rozsah měřeného výkonu -70~6dBm

Přesnost měření <(±0.2dB nebo ±5%)

Rozlišení displeje 0.01dB

Rozhraní měřiče výkonu FC/UPC + 2.5mm Univerzální konektor

Modul stabilního zdroje světla

Vlnová délka (nm) 1310/1550

Výstupní výkon ?-10dBm

Modulační frekvence CW, 270Hz, 1kHz, 2kHz

Bezpečnostní třída laseru Třída 1M nebo Třída 1

Vestavěné rozhraní optického vlákna Optický port OTDR

VFL (Modul zdroje červeného světla)

Vlnová délka (nm) 650

Výstupní výkon 10mW

Modulační režim CW, CHOP (2 Hz)

Bezpečnostní třída laseru Třída 3R

Rozhraní optického vlákna 2.5 mm univerzální konektor pro FC, SC, ST

RJ45 (Modul testování sítě)

Použitelný síťový kabel CAT5, CAT6

Délka zarovnání 300m

Maximální vzdálenost přenosu zvuku 300m
