Podrobný popis

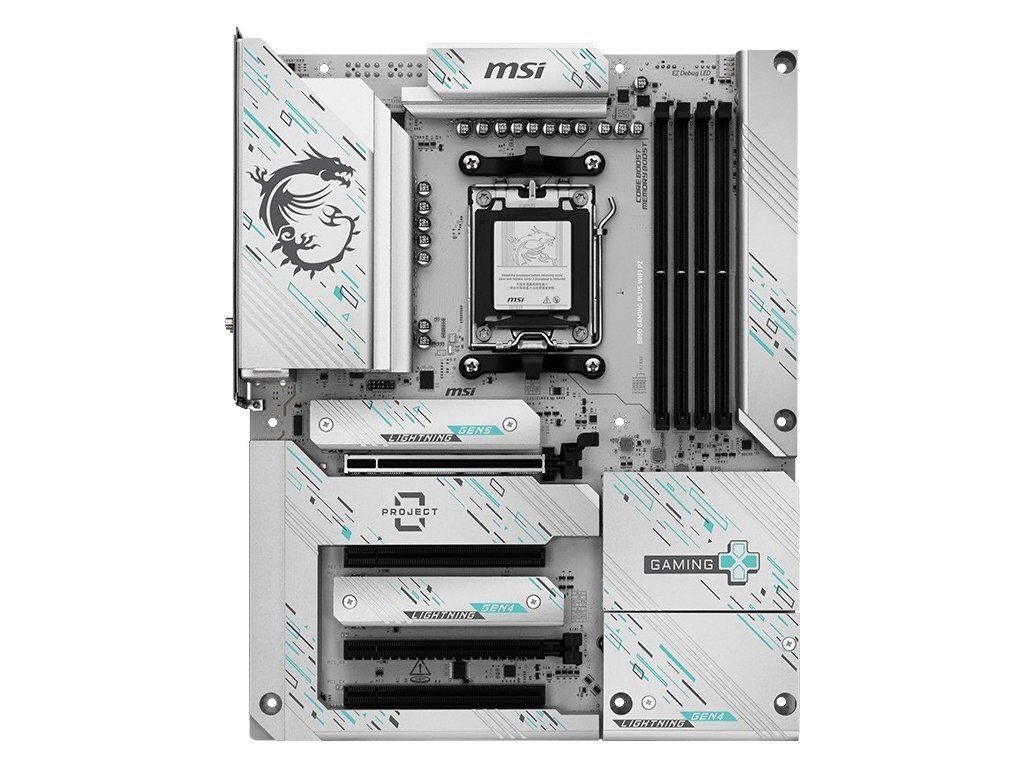

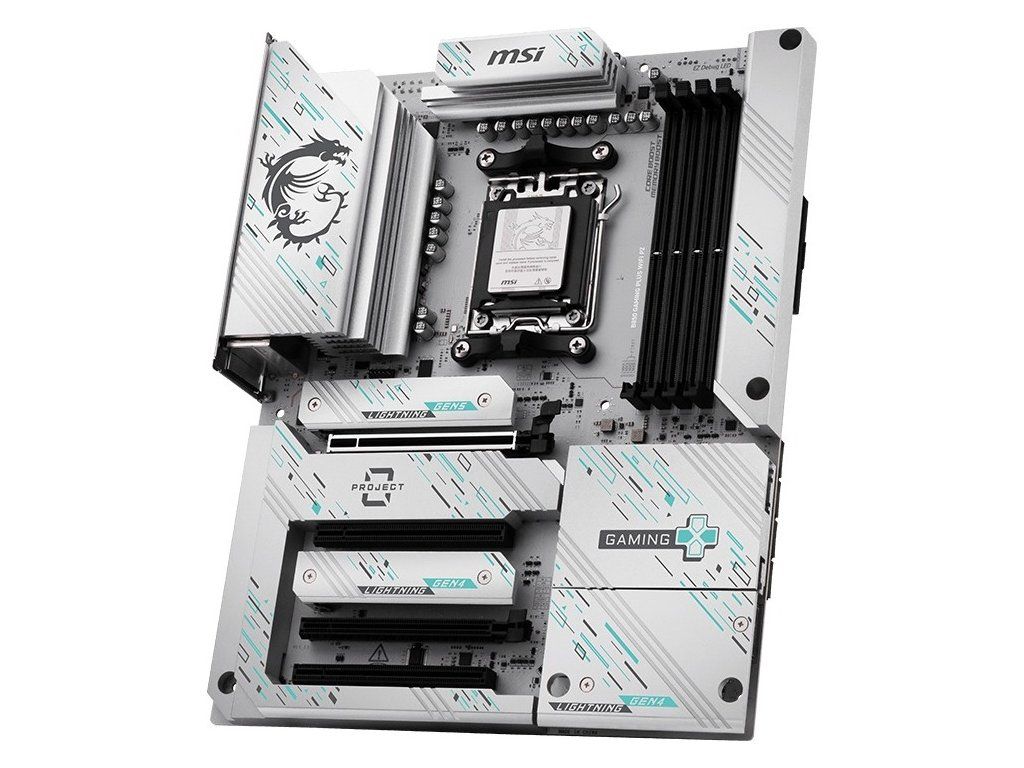

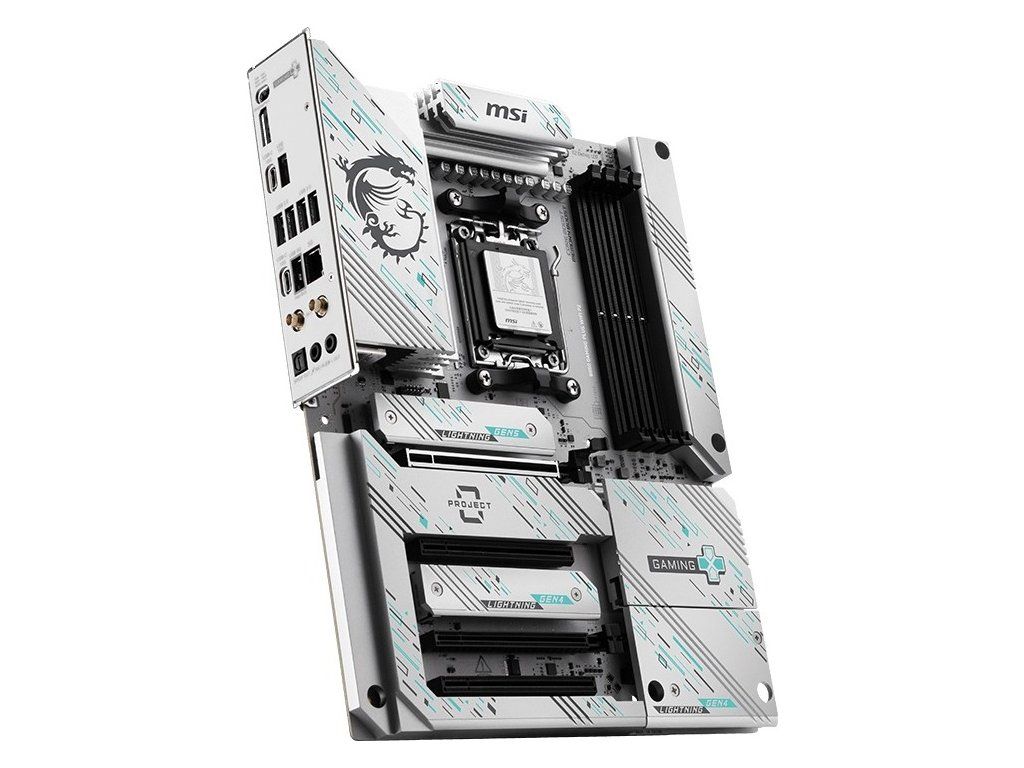

MSI B850 GAMING PLUS WIFI PZ

*Frozr Guard

*EZ DIY

*EZ OC

*Audio Boost

Chipset: AMD B850

Rozměrový formát: Back-connect ATX (304,8x243,84mm)

Podpora pro procesory: AMD Ryzen™ řady 9000/8000/7000

Patice procesoru: AM5

Paměť:

*4x DDR5 UDIMM, maximální kapacita paměti 256 GB

*podpora paměti 8200-5600 (OC) MT/s/5600-4800 (JEDEC) MT/s

*procesory Ryzen™ řady 9000 max. frekvence přetaktování:

• 1DPC 1R rychlost až 8200+ MT/s

• 1DPC 2R rychlost až 6400+ MT/s

• 2DPC 1R rychlost až 6400+ MT/s

• 2DPC 2R rychlost až 6000+ MT/s

*podpora AMD POR Speed a JEDEC Speed

*podpora přetaktování paměti a AMD EXPO™

*podpora Non-ECC, bez vyrovnávací paměti

*podpora CUDIMM, pouze Clock Driver bypass mode

*dvoukanálová architektura paměti

Grafické výstupy:

(Specifikace grafiky se mohou lišit v závislosti na nainstalovaném CPU.)

*1x DisplayPort 2.1, maximální rozlišení 4K 60Hz

Zvuková karta: kodek Realtek® ALC897, 7.1kanálový zvuk

Ethernet: Realtek® 8126VB 5G LAN

WLAN + Bluetooth: Wi-Fi 7 + Bluetooth® 5.4, MLO, 4KQAM (bezdrátový modul je předinstalován ve slotu M.2 Key-E)

Rozšiřující sloty: 4x PCI-E x16

*PCI_E1 Gen PCIe 5.0 x16

*PCI_E2 Gen PCIe 3.0 x1

*PCI_E3 Gen PCIe 4.0 x4

*PCI_E4 Gen PCIe 3.0 x1

PCI_E1:

- podpora PCIe 5.0 x16 (pro procesory Ryzen™ 9000/7000)

- podpora PCIe 4.0 x8 (pro procesory Ryzen™ 8700/8600/8400)

- podpora PCIe 4.0 x4 (pro procesory Ryzen™ 8500/8300)

Úložný prostor:

celkem podporuje 3 sloty M.2 a 4 porty SATA 6Gb/s

*M.2_1 (CPU) podporuje až PCIe 5.0 x4, podpora 2280/2260 zařízení

*M.2_2 (CPU) podporuje až PCIe 4.0 x4, podpora 2280/2260 zařízení

*M.2_3 (čipset) podporuje až PCIe 4.0 x2, podpora 2280/2260 zařízení

*4x port SATA 6Gb/s

RAID řadič: podpora RAID 0/1/(5) pro úložná zařízení M.2 NVMe a RAID 0/1/10 pro úložná zařízení SATA

USB:

Zadní USB (celkem 8 portů)

*2x USB 3.2 Gen 2 10Gb/s (typ C)

*1x USB 3.2 Gen 2 10Gb/s (typ A) červený

*1x USB 3.2 Gen 1 5Gb/s (typ A)

*4x USB 2.0

Přední USB (celkem 9 portů)

*1x USB 10Gb/s (typ C)

*4x USB 5Gb/s (typ A)

*4x USB 2.0

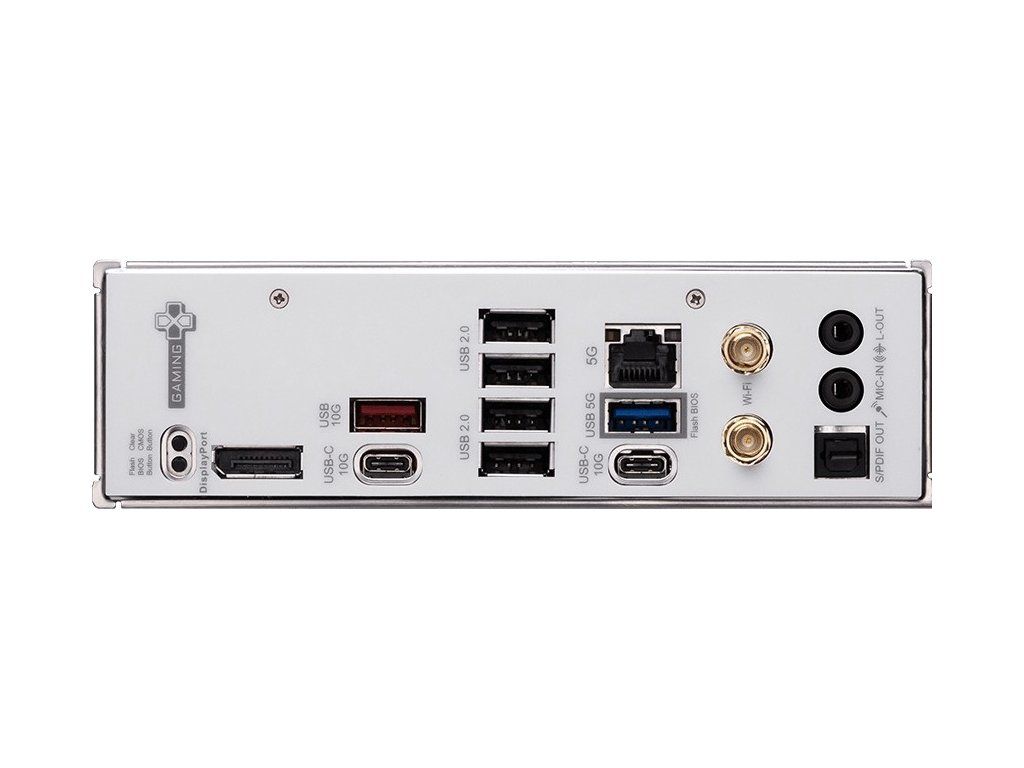

Porty na zadním panelu:

*2x USB 3.2 Gen 2 10Gb/s (typ C)

*1x USB 3.2 Gen 2 10Gb/s (typ A) červený

*1x USB 3.2 Gen 1 5Gb/s (typ A)

*4x USB 2.0

*1x DisplayPort 2.1

*1x RJ-45 5G LAN

*1x Wi-Fi/Bluetooth

*2x audio konektor

*1x S/PDIF out

*1x tlačítko Flash BIOS

*1x tlačítko Clear CMOS

Interní porty:

Napájení

*1x napájecí konektor (ATX_PWR)

*2x napájecí konektor (CPU_PWR)

*1x napájecí konektor (PCIE_PWR 8pin)

Související s ventilátorem a chlazením

*1x ventilátor CPU

*1x kombinovaný ventilátor (Pump_Sys Fan)

*4x systémový ventilátor

Související s úložištěm

*4x SATA 6Gb/s konektor

*3x slot M.2 (M-Key)

USB

*4x USB 2.0

*4x USB 5Gb/s (typ A)

*1x USB 10Gb/s (typ C)

Osvětlení LED

*3x adresovatelný V2 RGB LED konektor (JARGB_V2)

*1x RGB LED konektor (JRGB)

*(4x EZ Debug LED)

Ostatní

*1x EZ Conn-header (JAF_2)

*2x Front Panel (JFP)

*1x Chassis Intrusion (JCI)

*1x Front Audio (JAUD)

*1x Com Port (JCOM)

*1x Tuning Controller connector (JDASH)

*1x TPM pin header (podpora TPM 2.0)

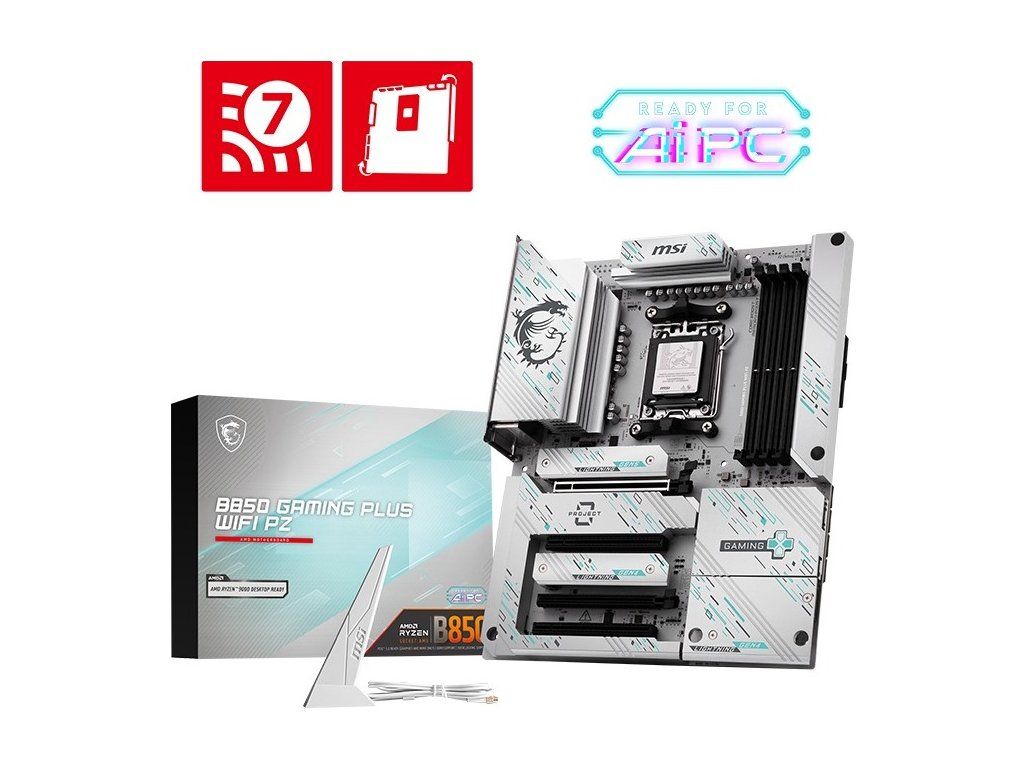

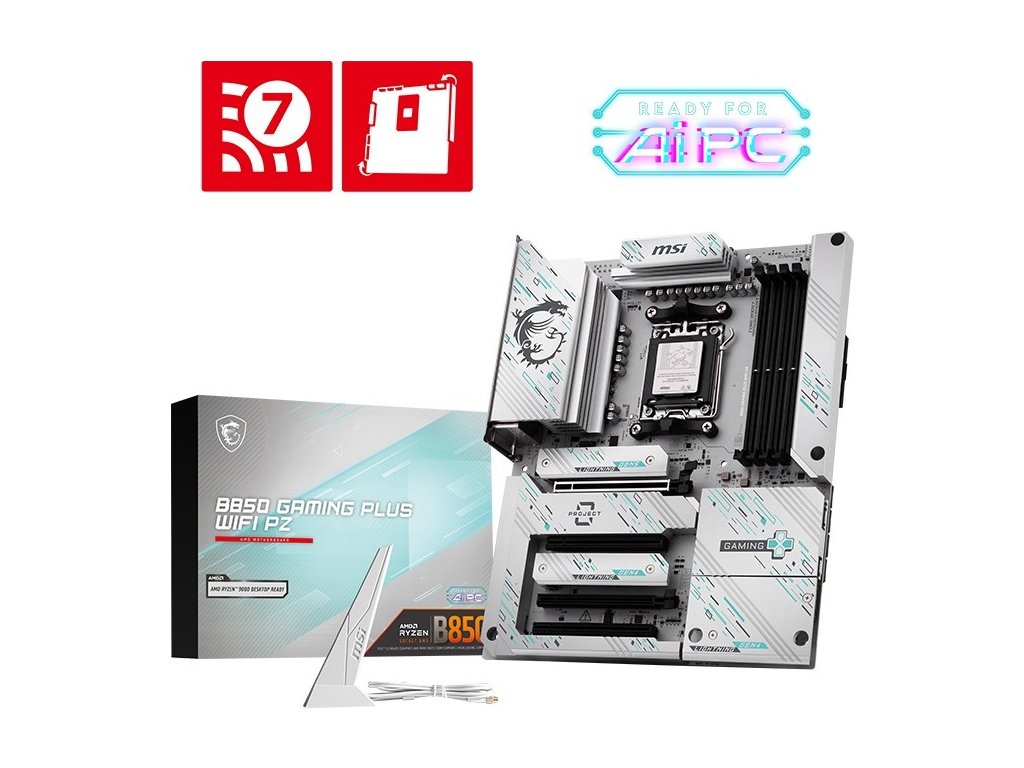

Příslušenství:

*SATA 6Gb/s kabel

*1 na 2 EZ Conn-kabel (V1)

*EZ Wi-Fi anténa

*EZ M.2 Clip II klíč

*3x EZ M.2 Clip II

*sada samolepek

*uživatelská příručka

Odkaz na stránku výrobce: https://www.msi.com/Motherboard/B850-GAMING-PLUS-WIFI-PZ
