Podrobný popis

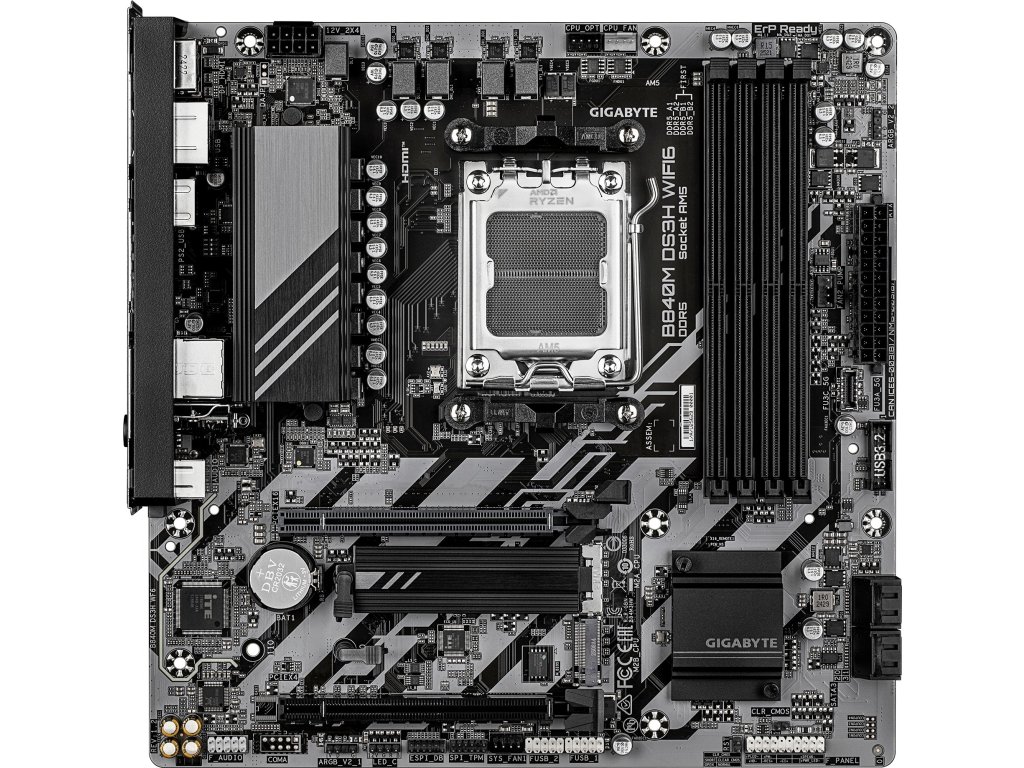

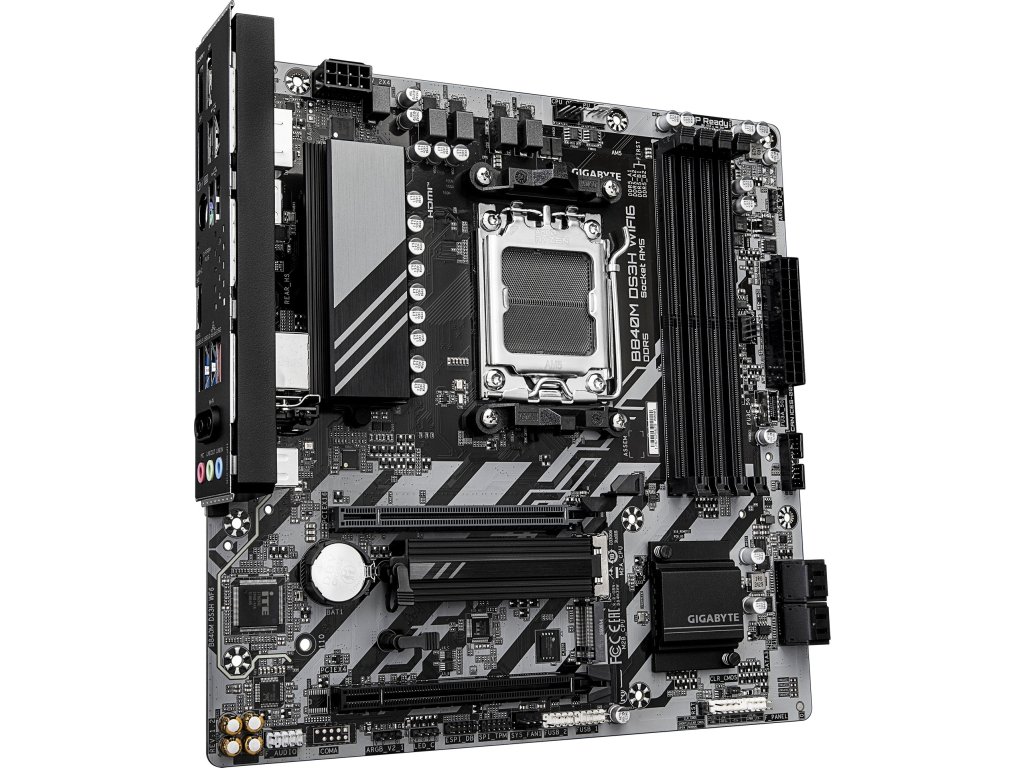

GIGABYTE B840M DS3H WIFI6

* D5 Bionic Corsa

* X3D Turbo Mode

* EZ-Latch

* WIFI EZ-Plug

* Friendly UI

Chipset: AMD B840

Rozměrový formát: Micro ATX (244x244mm)

Podpora pro procesory: AMD Ryzen™ řady 9000/8000/7000

Patice procesoru: AM5

Paměť:

* 4x DIMM patice podporující až 256GB, DDR5 8200(OC)/8000(OC)/7950(OC)/7900(OC)/7800(OC)/7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6666(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5600(OC)/5200/4800/4400MT/s paměťové moduly bez ECC

* dvoukanálová architektura paměti

* podpora pro AMD EXtended Profiles for Overclocking (AMD EXPO™) a podpora paměťových modulů Extreme Memory Profile (XMP)

Grafické výstupy: grafické specifikace se mohou lišit v závislosti na podpoře CPU

* 1x HDMI 2.1

* 2x DisplayPort 1.4

Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio

Ethernet: Realtek® 2,5 GbE LAN

WLAN + Bluetooth: Realtek® Wi-Fi 6 RTL8851BE + BT v5.3

Rozšiřující sloty:

* 1x PCI Express x16 (PCIEX16)

* 1x PCI Express x16, podpora PCIe 3.0 x4 (PCIEX4)

RAID řadič: podpora pro RAID 0/1/(5)/10 pro úložná zařízení NVMe SSD a RAID 0/1/10 pro úložná zařízení SATA

Úložný prostor:

celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s

* 1x M.2 (M2A_CPU), Socket 3, M Key, typ 2580/2280 SSD PCIe 4.0 x4/x2

* 1x M.2 (M2B_CPU), Socket 3, M Key, typ 22110/2280 SSD PCIe 4.0 x4/x2

* 4x SATA 6Gb/s

USB:

Zadní USB (celkem 7 portů)

* 1x USB-C® s podporou USB 3.2 Gen 1

* 2x USB 3.2 Gen 1

* 4x USB 2.0/1.1

Přední USB (celkem 7 portů)

* 1x konektor USB-C® s podporou USB 3.2 Gen 1

* 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1

* 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1

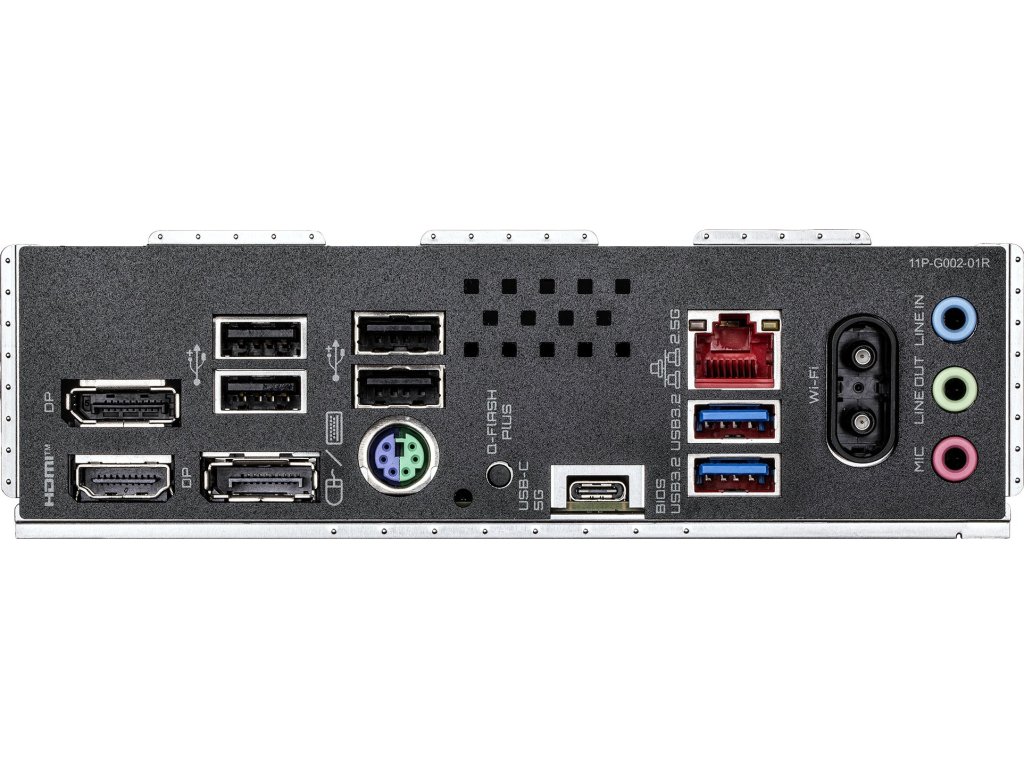

Porty na zadním panelu:

* 1x HDMI

* 2x DisplayPort

* 1x tlačítko Q-Flash Plus

* 1x PS/2 pro klávesnici/myš

* 1x USB-C® s podporou USB 3.2 Gen 1

* 2x USB 3.2 Gen 1

* 4x USB 2.0/1.1

* 2x anténní konektor (1T1R)

* 1x RJ-45

* 3x audio konektor

Interní porty:

Napájení

* 1x 24pin ATX hlavní napájecí konektor

* 1x 8pin ATX 12V napájecí konektor

Související s ventilátorem a chlazením

* 1x CPU fan header

* 1x CPU fan/water cooling pump header

* 1x system fan header

* 1x system fan/water cooling pump header

Související s úložištěm

* 2x M.2 slot (Key M)

* 4x SATA 6Gb/s port

USB

* 1x konektor USB-C® s podporou USB 3.2 Gen 1

* 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1

* 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1

Ostatní

* 2x adresovatelný RGB Gen2 LED strip header

* 1x RGB LED strip header

* 1x front panel header

* 1x front panel audio header

* 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI V2)

* 1x reset jumper

* 1x Clear CMOS jumper

BIOS: 1x 256Mb flash, AMI UEFI BIOS (PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0)

Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/B840M-DS3H-WIFI6-rev-12#kf
