Podrobný popis

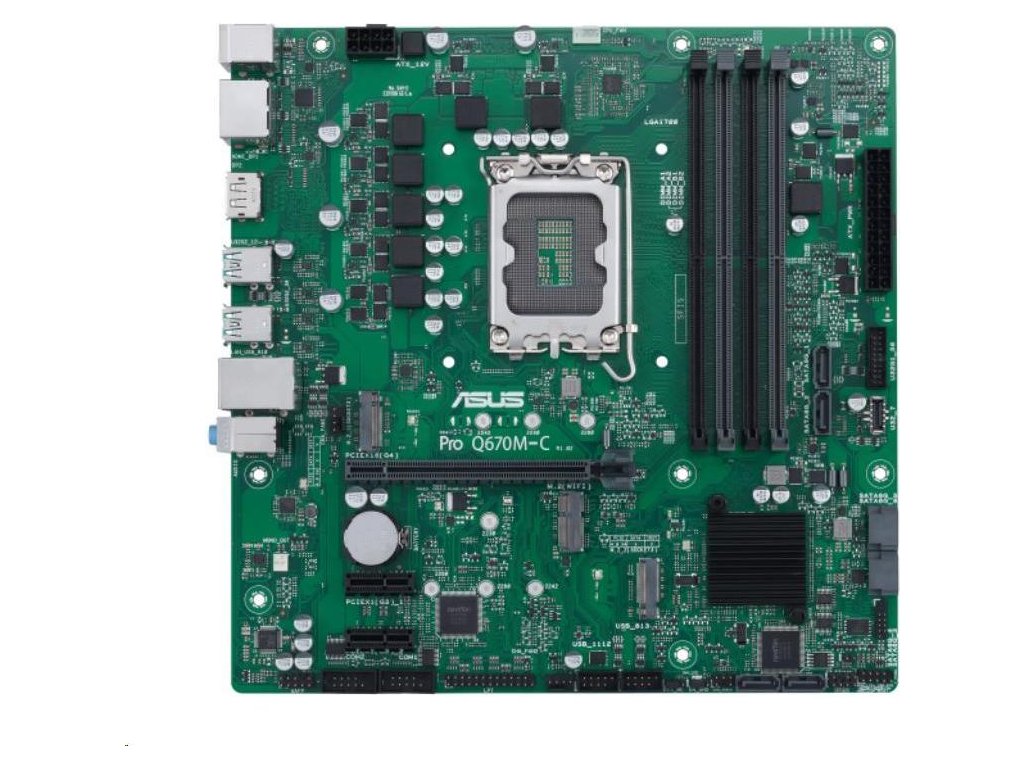

Pre Q670M-C-CSM

Základná doska Micro-ATX Q670 pre firmy s podporou technológie Intel vPro a vylepšeným zabezpečením, spoľahlivosťou, spravovateľnosťou a servisom

• Socket Intel LGA 1700: pripravený na procesory Intel CoreTM 12. generácie
• Program ASUS CSM: stabilné zásobovanie základnými doskami, oznámenia o konci životnosti a IT softvér pre podnikové základné dosky
• ASUS Control Center Express: Integrovaný softvér na monitorovanie a správu IT, ktorý zjednodušuje správu systému na podnikovej úrovni
• Vylepšené zabezpečenie systému: Boot defender s kompatibilitou s NIST SP 800-193, samoobnovovací BIOS a TPM na ochranu počítačov
• Konzistentný a spoľahlivý výkon: Vysokokvalitné komponenty a prísne testovanie pomáhajú zabezpečiť odolnosť v náročných podmienkach
• Efektívna správa a prispôsobenie: Denník udalostí a komerčná súprava BIOS umožňujúca jednoduchú údržbu
• Lepšia servisovateľnosť: diagnostický displej Q-LED a hlavička COM na ladenie, ktoré uľahčujú procesy zostavovania a podpory

CPU

Podporuje technológiu Intel Turbo Boost 2.0 a technológiou Intel Turbo Boost Max 3.0**
* Pozri www.asus.com pre zoznam podpory CPU.
** Technológia Intel Turbo Boost Max 3.0 Podpora Závisí od typov CPU.

Čipová súprava

Čipová súprava Intel Q670

Pamäť

4 x DIMM, max. 128 GB, DDR5 4800 Non-ECC, nevyrovnávaná pamäť*
Dvojkanálová pamäťová architektúra
Podporuje Intel Extreme Memory Profile (XMP)
Optimem II
* Skutočná podpora frekvencie pamäte závisí od typov procesorov a modulov DRAM, viac informácií nájdete na www.asus.com pre zoznamy kvalifikovaných predajcov pamäte (Qualified Vendors Lists).

Grafika

2 x DisplayPort**
1 x HDMI***
* Špecifikácie grafiky sa môžu líšiť podľa typu procesora.
** Podporuje max. 4K@60Hz podľa špecifikácie v DisplayPort 1.4.
*** Podporuje 4K@60Hz podľa špecifikácie v HDMI 2.1.
**** Podpora rozlíšenia VGA závisí od rozlíšenia procesorov alebo grafických kariet.

Rozširujúce sloty

Procesory Intel 12. generácie
1 x PCIe 4.0/3.0 x16 slot
Intel Q670 Chipset
2 x PCIe 3.0 slotov x1
* Skontrolujte tabuľku rozdvojenia PCIe na stránke podpory.

Úložisko

Podporuje 2 x M.2 sloty a 6 x porty SATA 6 Gb/s
Procesory Intel 12. generácie
M.slot 2_1 (kľúč M), typ 2242/2260/2280
- procesory Intel 12. generácie podporujú PCIe 4.0 režim x4
Čipová sada Intel Q670**
M.2_2 slot (kľúč M), typ 2242/2260/2280 (podporuje PCIe 4.0 x4)
6 x SATA 6Gb/s porty
* Intel Rapid Storage Technology podporuje NVMe RAID 0/1/5, SATA RAID 0/1/5/10.
** Technológia Intel Rapid Storage podporuje pamäť Intel Optane Memory série H na pripojenom PCH M.2 sloty.

Ethernet

1 x Intel 1Gb Ethernet
ASUS LANGuard

Bezdrôtové pripojenie a Bluetooth

M.len 2 sloty (Key E, CNVi a PCIe)
*Wi-Fi modul sa predáva samostatne.

USB

4 x USB 3.2 porty Gen 2 (4 x Type-A)
2 x USB 2.0 portov (2 x typ A)
Predné USB:Spolu 7 portov
1 x USB 3.2 Konektor na prednom paneli Gen 1 (podporuje USB Type-C)
1 x USB 3.2 Gen 1 Header podporuje ďalšie 2 USB 3.2 porty Gen 1
2 x USB 2.0 hlavičky podporujú ďalšie 4 USB 2.0 portov

Audio

Realtek 7.1 Surround Sound High Definition Audio CODEC*
- Podporuje: Jack-detection, Front Panel Jack-retasking
- Podporuje až 24-Bit/192 kHz prehrávanie "
* Na podporu 7.1 zvukový výstup priestorového zvuku.

Porty I/O na zadnom paneli

4 x USB 3.2 porty Gen 2 (4 x Type-A)
2 x USB 2.0 porty (2 x typ A)
2 x DisplayPort
1 x HDMI port
3 x audio konektory
1 x Intel 1Gb Ethernet
1 x PS/2 port pre klávesnicu (fialový)
1 x PS/2 port pre myš (zelený)

Interné konektory I/O

Ventilátory a chladenie
1 x 4-pinový header ventilátora CPU
2 x 4-pinový header ventilátora šasi
Napájanie
1 x 24-pinový konektor hlavného napájania
1 x 8-pinový konektor napájania +12V
Ukladanie
2 x M.2 sloty (kľúč M)
6 x porty SATA 6 Gb/s
USB
1 x USB 3.2 Konektor na prednom paneli Gen 1 (podporuje USB Type-C)
1 x USB 3.2 Gen 1 Header podporuje ďalšie 2 USB 3.2 porty Gen 1
2 x USB 2.0 hlavičky podporujú ďalšie 4 USB 2.0 porty
Rôzne
1 x Clear CMOS header
1 x Chassis Intrude header
2 x COM Port header
1 x Front Panel Audio header (AAFP)
1 x COM debug header
1 x DIS ME jumper
1 x LPT header
1 x Mono-out header(with Amp IC)
1 x M.2 slot (kľúč E)
1 x záhlavie reproduktora
1 x záhlavie systémového panela 10-1

Špeciálne funkcie

ASUS EZ DIY
- Box Headers
Dizajn základnej dosky šitý na mieru a funkcie zamerané na podnikanie
- ASUS Boot Defender
- Q-LED Core
- ASUS Self Recovering BIOS
- ASUS Event Log
- ASUS Commercial BIOS kit
- Anti-Moisture
- 24/7 Reliability
- Overcurrent Protection
TPM 2.0 IC na palube

Funkcie softvéru

Exkluzívny softvér ASUS
Softvér pre správu IT podporovaný
- ASUS Control Center Express(ACCE)

BIOS

256 Mb Flash ROM

Spravovateľnosť

WOL podľa PME, PXE

Príslušenstvo

Káble
2 x káble SATA 6 Gb/s
Rôzne
1 x I/O Shield
1 x M.2 Skrutkovací balík SSD
1 x M.2 Balenie skrutiek Key E
Inštalačné médium
1 x DVD s podporou
Dokumentácia
1 x karta s aktivačným kľúčom ACC Express
1 x používateľská príručka

Operačný systém

Windows 11 64-bit, Windows 10 64-bit

Faktor formy

microATX
24.4 cm x 24.4cm.
