Podrobný popis

RBA-12-AD6-XAX-A1

Upozornění:

Pokud zboží převezmete od přepravce bez výhrady, není možná jakákoliv pozdější reklamace z důvodu fyzického poškození zboží.

UPOZORNĚNÍ: Obrázky jsou pouze ilustrační!

Příbaly:

Klíč - přední dveře 2x

Vrut 6x50 4x

Podložka 6,6 4x

Hmoždinka 10 4x

Plovoucí matice M6 8x

Protiprachová záslepka 1x

Materiál:

Bezpečnostní kalené sklo tl. 5 mm

Ocelový plech

Popis:

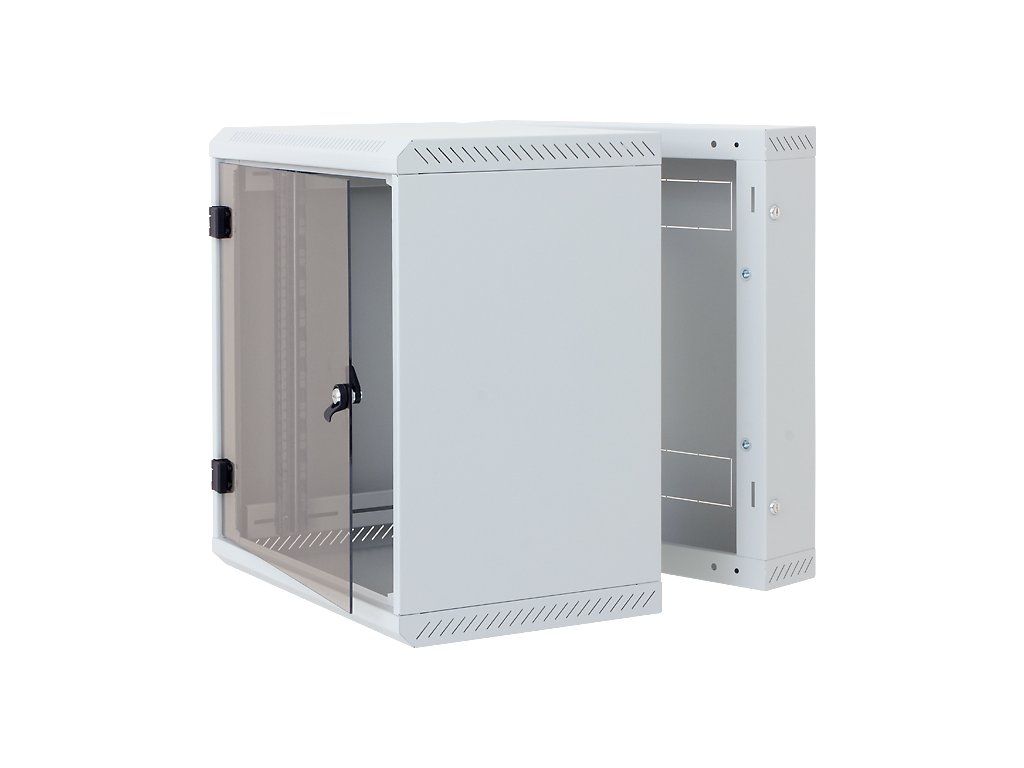

• 19“ dvoudílný nástěnný rozvaděč s krytím IP 30

• Rozvaděč se věší přímo na zeď.

• Součástí rozvaděče jsou dvě posuvné vertikální lišty.

• Konstrukce rozvaděče:

– kompaktní svařovaný rozvaděč

– celoskleněné dveře: bezpečnostní tvrzené sklo, tloušťka 5 mm

• Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních

systémů.

• Rám rozvaděče a všechny oddělitelné části jsou propojeny pomocí zemnících kabelů, které

musí být řádně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.

• Na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod.

• Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části

zadní stěny rozvaděče, další jsou na horní a spodní stěně rozvaděče.

Datový a telekomunikační rozvaděč je velmi úspěšnou verzí dvoudílných rozvaděčů. Otvíratelné části rozvaděče umožňují snadný vstup do zadní části rozvaděče

Rozvaděč má robustní svařovanou konstrukci. Vysoká kvalita zpracování a nejnovější technologie zajišťují skvělý vzhled rozvaděče.

Dveře rozvaděče jsou standardně celoskleněné, ale na přání mohou být i celoplechové anebo s perforací.

Vlastní systém pantů umožňuje otvírání dveří pod úhlem téměř 180°. Dveře lze snadno demontovat

Snadný přístup:

Otvíratelné části rozvaděče umožňují snadný vstup do zadní části rozvaděče. Po odemčení spojovacích zámků lehce odklopíte přední část rozvaděče. Všechny části jsou vzájemně propojeny a uzemněny.

Nastavitelné vertikální lišty:

Jeden pár 19“ vertikálních lišt je plynule nastavitelný v libovolné hloubce rozvaděče. To usnadňuje montáž zařízení i organizaci propojovacích kabelů.

Vylamovací záslepky:

V horní, spodní a zadní části rozvaděče jsou připraveny kabelové vstupy kryté vylamovacími záslepkami. Součástí příbalu je plastový rámeček a záslepka s kartáčovým těsněním pro utěsnění vstupu proti prachu.
