Podrobný popis

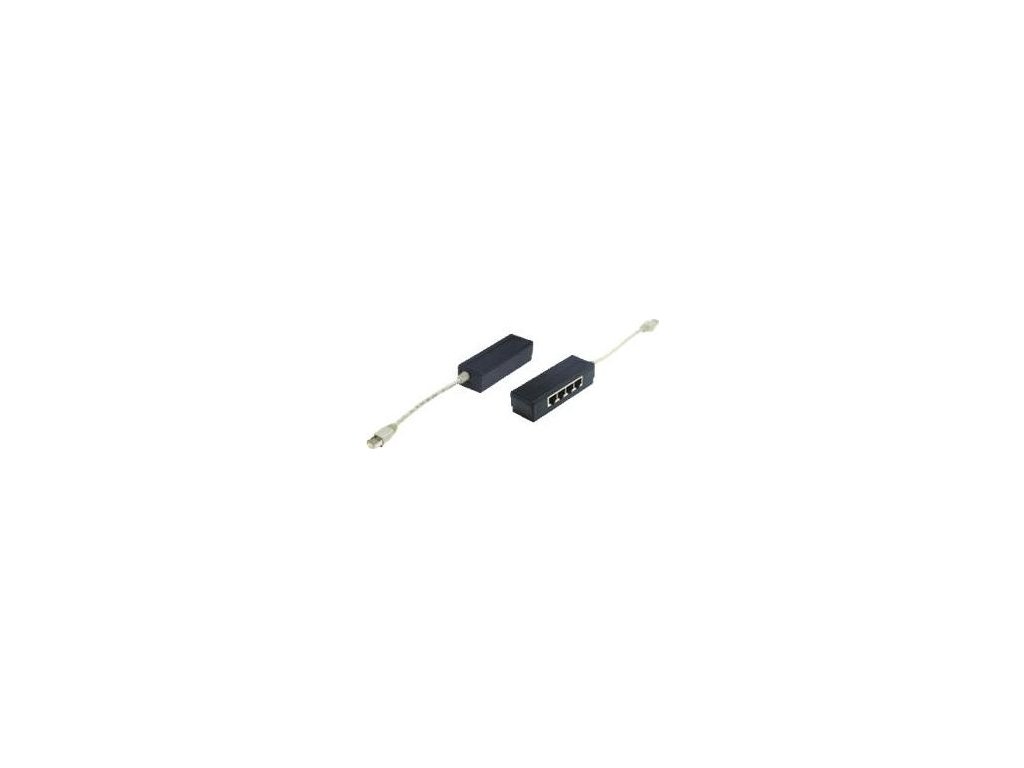

DATACOM ISDN adaptér STP CAT5E 1:4 RJ45

Pasivní ISDN adaptér DATACOM 1:4 slouží k duplikování (paralelní vyvedení) signálu z jednoho vstupního konektoru RJ45 (8 pinů) na čtyři výstupní porty RJ45 (rovněž 8 pinů).

Všechny výstupy jsou paralelně propojeny – vodiče 1 až 8 ze vstupu jsou vyvedeny 1:1 do všech čtyř výstupů.

Adaptér není aktivní síťový prvek a neplní funkci switche – výstupy nelze aktivně využívat současně.

Je určen pro digitální ISDN aplikace, např. pro rozvod signálu ze zařízení NT/NTBA do více zásuvek.

Stíněné provedení STP zajišťuje lepší odolnost vůči rušení, vhodné i do náročnějšího prostředí.

Vlastnosti:

Typ: Pasivní ISDN rozbočovač 1:4

Konektory: 1× RJ45 vstup, 4× RJ45 výstup

Zapojení: 1:1 (vodiče 1–8 propojeny na všech portech)

Kategorie: CAT5E

Stínění: STP (Screened Twisted Pair)

Použití: ISDN zařízení, NTBA, telefonní ústředny

Poznámka: Nejedná se o aktivní prvek (switch) – výstupy jsou propojeny paralelně a nelze je využívat aktivně v jednu chvíli současně.

Zapojení pinů:

RJ45M : 1-2-3-4-5-6-7-8

RJ45F1: 1-2-3-4-5-6-7-8

RJ45F2: 1-2-3-4-5-6-7-8

RJ45F3: 1-2-3-4-5-6-7-8

RJ45F4: 1-2-3-4-5-6-7-8

Barva: tělo (černá), kabel (šedá)
