Podrobný popis

• 7" dotykový monitor – přehledný obraz návštěvníka u vstupu

• RFID vstupní systém až pro 24 karet – pohodlný vstup bez klíčů

• Wi-Fi 2,4 GHz / 5 GHz a aplikace Tuya – vzdálený přístup z telefonu

• Full HD venkovní jednotka s IP65 – kovové provedení pro venkovní instalaci

Přehled o vstupu do domu každý den

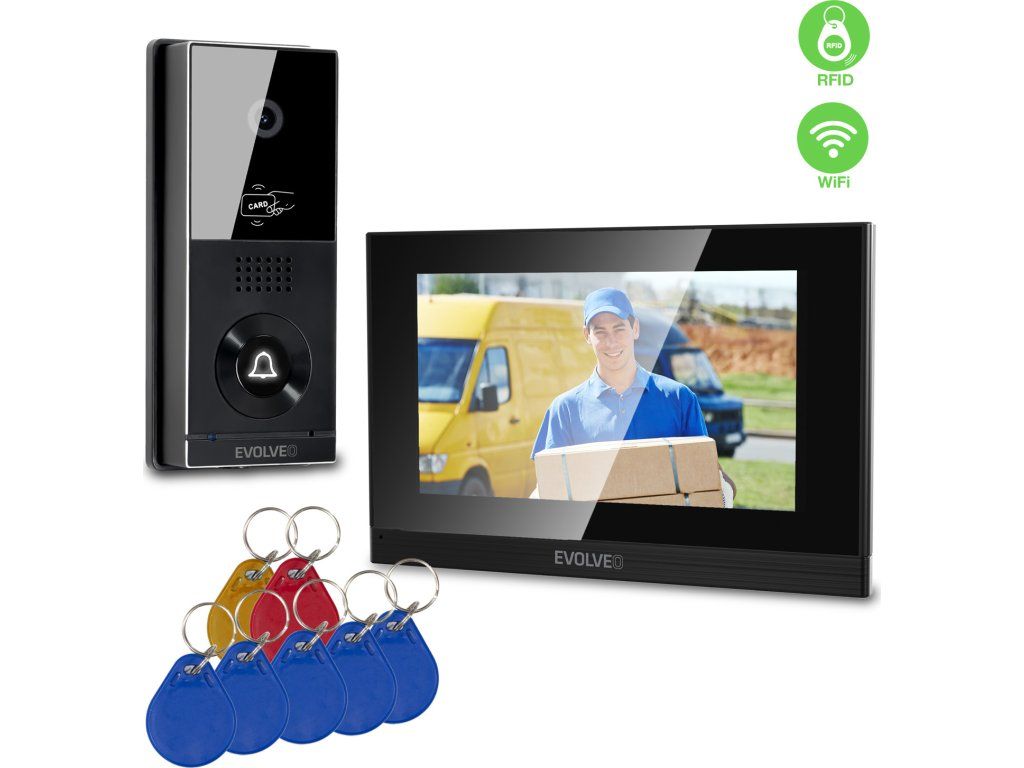

EVOLVEO DoorPhone AHD7 Plus je moderní barevný videotelefon určený pro kontrolu vstupu do domu, bytu, kanceláře nebo menší provozovny. Systém se skládá ze 7" dotykového vnitřního monitoru, venkovní kamerové jednotky s RFID čtečkou. V běžném provozu tak snadno zkontrolujete návštěvu, kurýra, souseda nebo nečekaný pohyb u branky, aniž byste museli vycházet ven.

Videotelefon umožňuje monitorování prostoru před dveřmi, obousměrnou hlasovou komunikaci, ovládání elektrického dveřního zámku nebo brány. Hodí se proto nejen pro rodinné domy, ale také pro kanceláře, provozovny nebo menší firemní objekty, kde potřebujete mít vstup pod kontrolou a zároveň pohodlně komunikovat s osobou u dveří nebo branky.

RFID vstupní systém pro pohodlný vstup bez klíčů

Součástí venkovní jednotky je RFID čtečka 125 kHz, která umožňuje pohodlné odemykání pomocí přiložení RFID karty nebo čipu. Systém podporuje až 24 RFID karet, takže jej lze využít pro členy domácnosti, zaměstnance, správce objektu nebo další pravidelné uživatele. V praxi tak děti nemusí nosit klasický klíč, zaměstnanci mohou vstupovat do provozovny pomocí přidělené karty a majitel má lepší kontrolu nad tím, komu byl vstup umožněn.

RFID přístup je praktický také tam, kde nechcete předávat klasické klíče dalším osobám. Kartu můžete přidělit například členovi rodiny, sousedovi, správci domu nebo pracovníkovi, který zajišťuje pravidelný servis. Při ztrátě karty je možné ji ze systému odebrat a nahradit jinou, což je pro běžné používání pohodlnější než výměna klíčů nebo vložky zámku.

7" dotykový monitor jako centrum domácí komunikace

Vnitřní jednotka je vybavena 7" TFT LCD kapacitním dotykovým displejem s rozlišením 1024 × 600 px. Monitor slouží jako přehledné centrum celého systému – zobrazuje obraz z venkovní jednotky, umožňuje přijmout hovor, komunikovat s návštěvníkem, otevřít dveře nebo bránu a zobrazit uložené záznamy. Díky dotykovému ovládání je používání jednoduché i pro běžný každodenní provoz v domácnosti.

Když návštěvník zazvoní, na monitoru se zobrazí živý obraz z venkovní kamery. Uživatel se může rozhodnout, zda hovor přijme, otevře dveře, otevře bránu nebo hovor ukončí. To oceníte například večer, při práci z domu nebo v situaci, kdy nechcete otevírat neznámé osobě bez vizuální kontroly.

Vzdálený přístup přes Wi-Fi a aplikaci Tuya

AHD7 Plus podporuje Wi-Fi připojení v pásmu 2,4 GHz i 5 GHz. Síťové připojení slouží pro rozšířené funkce systému a vzdálený přístup přes mobilní aplikaci Tuya Smart / Smart Life. Základní funkce videotelefonu jsou dostupné i bez internetu, ale po připojení k Wi-Fi můžete přijímat hovory, sledovat obraz z kamery, komunikovat s návštěvníkem a ovládat zámek také pomocí chytrého telefonu.

V praxi to znamená, že když zazvoní kurýr a vy nejste přímo u monitoru, můžete hovor přijmout v telefonu. Na displeji telefonu se zobrazí obraz z venkovní jednotky, můžete s návštěvníkem mluvit a podle potřeby otevřít dveře. Zařízení lze navíc sdílet až s 20 uživateli včetně administrátora, takže přístup do aplikace může mít více členů domácnosti nebo oprávněných osob.

Full HD venkovní jednotka s kovovým tělem a IP65

Venkovní jednotka je vyrobena z odolné kovové slitiny a má krytí IP65, takže je vhodná pro venkovní instalaci u dveří, branky nebo vstupu do objektu. Je vybavena 2Mpx CMOS kamerou s rozlišením videa 1920 × 1080 px Full HD a snímků až 2048 × 1152 px. Zorný úhel je přibližně 130° horizontálně, což pomáhá lépe pokrýt prostor před vstupem.

Jednotka obsahuje IR přísvit pro noční vidění, mikrofon, reproduktor, tlačítko zvonku, stavovou LED a tamper ochranu proti neoprávněné manipulaci. Díky tomu je vhodná pro běžné venkovní použití u rodinných domů i menších provozoven. Při instalaci je vhodné umístit ji ideálně do výšky přibližně 1,4 až 1,7 m a mimo přímé slunce nebo dlouhodobý přímý déšť.

Stabilní 4vodičové zapojení až do 50 metrů

Systém využívá 4vodičové propojení mezi vnitřním monitorem a venkovní jednotkou. Po tomto vedení se přenáší obraz, zvuk, napájení i řídicí signály. Venkovní jednotka nevyžaduje samostatné napájení, protože je napájena přímo ze systému. To je praktické zejména u rodinných domů, kde chcete stabilní kabelové řešení bez závislosti na bezdrátovém signálu mezi monitorem a venkovní jednotkou.

Doporučená maximální vzdálenost mezi monitorem a venkovní jednotkou je podle kvality kabeláže až 50 metrů. Pro kratší vzdálenosti lze použít slabší kabeláž, pro delší vedení je nutné zvolit odpovídající průřez vodičů. Díky tomu je systém vhodný jak pro novostavby, kde lze kabely připravit předem, tak pro rekonstrukce starších zvonků nebo audio telefonů.

Ovládání dveří, brány a druhého výstupu

Videotelefon umožňuje ovládání elektrického dveřního zámku přes venkovní jednotku a také ovládání brány nebo druhého výstupu přes monitor. Venkovní jednotka podporuje připojení elektrického zámku s napětím 12 V a maximálním proudem 1 A. V praxi tak můžete z monitoru nebo z aplikace nejprve ověřit, kdo stojí u vstupu, a následně otevřít dveře nebo branku.

Tato funkce je velmi praktická u domů s oploceným pozemkem, delší příjezdovou cestou nebo vstupem mimo přímý dohled. Kurýrovi můžete otevřít branku, návštěvě dveře a u firemního vstupu pohodlně pustit zákazníka nebo dodavatele dovnitř, aniž byste museli odcházet od práce.

Záznamy na microSD kartu a digitální fotorámeček

Monitor podporuje ukládání fotografií a videozáznamů na microSD kartu až do 512 GB. Záznam může vzniknout při hovoru, monitorování nebo detekci pohybu. Uživatel si tak může zpětně prohlédnout, kdo zvonil, kdy se návštěvník objevil u dveří nebo co se dělo před vstupem během jeho nepřítomnosti. Video se ukládá ve formátu H.264 a fotografie ve formátu JPEG.

V pohotovostním režimu může monitor fungovat také jako digitální fotorámeček. Na paměťovou kartu lze uložit vlastní obrázky a monitor je může zobrazovat, pokud není aktivní běžný provoz systému. Díky tomu vnitřní jednotka nepůsobí pouze jako technické zařízení na zdi, ale může přirozeně zapadnout do interiéru domácnosti.

Parametry:

Vnitřní jednotka – monitor

• Typ displeje: 7" TFT LCD, kapacitní dotykový

• Rozlišení displeje: 1024 × 600 px

• Poměr stran: 16 : 9

• Ovládání: kapacitní dotykové prvky na obrazovce

• Audio: vestavěný mikrofon a reproduktor

• Komunikace: obousměrná hlasová komunikace

• Interkom: volání mezi monitory

• Podpora více jednotek: až 4 monitory, 2 venkovní jednotky

• Podpora IP kamer: ONVIF

• Záznam: fotografie a video při hovoru, monitorování nebo detekci pohybu

• Paměťová karta: microSD až 512 GB

• Digitální fotorámeček: ano, v pohotovostním režimu

• Nastavení: jas, kontrast, hlasitost, vyzváněcí melodie

• Ovládání zámků: dveřní zámek přes venkovní jednotku, brána / druhý výstup přes monitor

• Komunikace se systémem: 4vodičové propojení

• Síťové připojení: Wi-Fi 2,4 GHz / 5 GHz

• Provoz bez internetu: ano, základní lokální funkce jsou dostupné i bez internetu

• Mobilní aplikace: Tuya Smart / Smart Life, iOS / Android

• Funkce aplikace: příjem hovoru, živý náhled, otevření zámku, notifikace

• Sdílení zařízení v aplikaci: až 20 uživatelů včetně administrátora

• Napájení monitoru: DC 15 V / 1 A

• Spotřeba: max. 7 W

• Rozměry š × v × h: 200 × 133 × 21 mm

• Materiál: plast

• Montáž: nástěnná, montážní držák v balení

• Jazykové menu: vícejazyčné, CZ / EN / SK / HU / RO a další

Venkovní jednotka

• Kamera: 2 MP CMOS

• Rozlišení videa: 1920 × 1080 px, Full HD

• Rozlišení snímků: až 2048 × 1152 px

• Zorný úhel: cca 130° horizontálně

• Noční vidění: IR přísvit

• Mikrofon / reproduktor: vestavěné, obousměrný přenos zvuku

• Ovládací prvky: tlačítko volání, stavová LED

• RFID čtečka: 125 kHz, EM karty

• Maximální počet RFID karet: 24

• Ovládání zámku: dveřní zámek přes venkovní jednotku

• Maximální proud zámku: 1 A

• Napájení zámku: 12 V / 1 A

• Komunikace se systémem: 4vodičové propojení

• Tamper ochrana: ano, anti-theft alarm

• Napájení venkovní jednotky: z monitoru, DC 15 V přes systém

• Krytí: IP65

• Tělo: kovová slitina

• Pracovní teplota: –10 °C až +50 °C

• Rozměry š × v × h: 60 × 153 × 28 mm

• Montáž: povrchová, montážní držák v balení

• Doporučená výška montáže: cca 1,4–1,7 m od země

Napájecí adaptér

• Vstupní napětí: AC 100–240 V / 50–60 Hz

• Výstupní napětí a proud: DC 15 V / 1 A

• Typ: externí spínaný adaptér

• Ochrany: proti přepětí, přetížení a zkratu

• Izolační třída: II

• Použití: výhradně v interiéru

Systémové parametry

• Typ systému: AHD video interkom

• Přenos: obraz, zvuk, řízení a napájení po 4 vodičích

• Komunikační protokol: proprietární + ONVIF pro IP kamery

• Maximální délka vedení: dle kvality kabeláže, doporučeno do 50 m

• Doporučený kabel: 4žilový slaboproudý kabel

• Doporučené průřezy vodičů:

1) do 10 m: RVV 4 × 0,3 mm2

2) 10–30 m: RVV 4 × 0,5 mm2

3) 30–50 m: RVV 4 × 0,75 mm2

• Kabel pro elektrický zámek: RVV 2 × 1,0 mm2

• Detekce pohybu: ano, s nastavitelnou oblastí a citlivostí

• Formát videa: H.264

• Formát fotografií: JPEG

• Ukládání: lokálně na microSD kartu

• Provoz bez internetu: ano, plná lokální funkčnost

• Možnost rozšíření: až 2 venkovní jednotky, až 4 vnitřní monitory, IP kamery přes ONVIF, alarmové senzory

Obsah balení

• 1× vnitřní jednotka, 7" monitor

• 1× venkovní jednotka

• 1× rámeček / držák venkovní jednotky

• 1× držák pro vnitřní jednotku

• 1× napájecí adaptér DC 15 V / 1 A

• Montážní držáky a spojovací materiál

• RFID přístupové karty / čipy dle balení

• Uživatelský manuál
